7.1动态大线扫粗定位
7.1.1大线扫参数设置

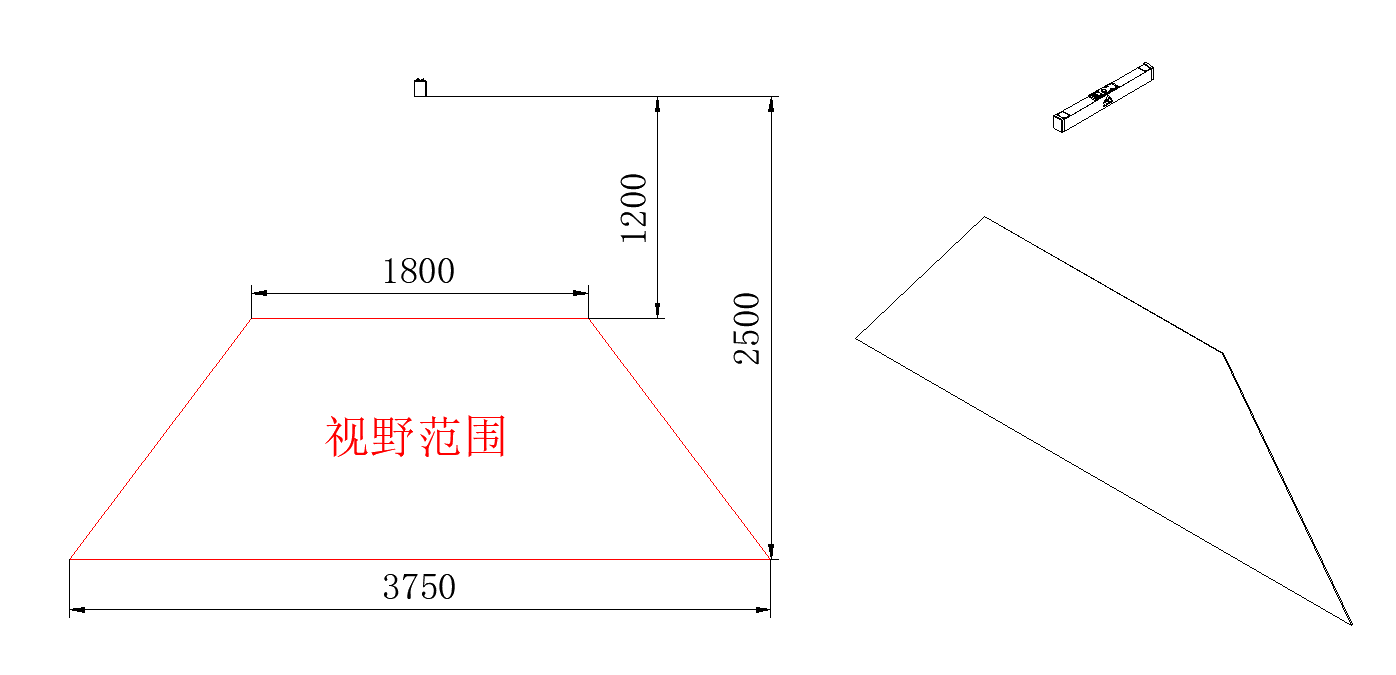

%20V1.1-20250911_9e06dd66-ddcc-47e5-ad4b-f37ec34d897b.png)
%20V1.1-20250911_62a93812-153a-46a6-9a52-09e1dc5671a6.png)

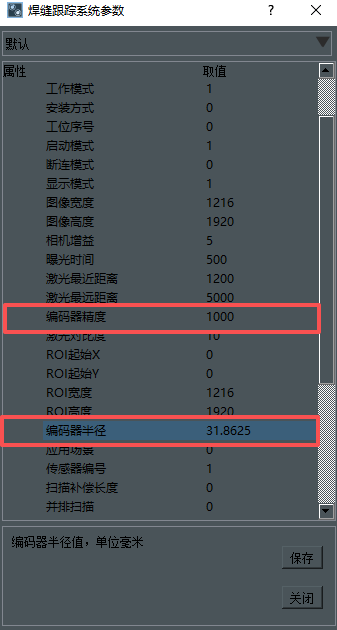

编码器精度：编码器脉冲频率，编码器运行一周发出的脉冲数，一般固定，根据编码器品牌做更改。
%20V1.1-20250911_87cf7ce5-6ed7-4219-90d0-102ea6f84614.png)

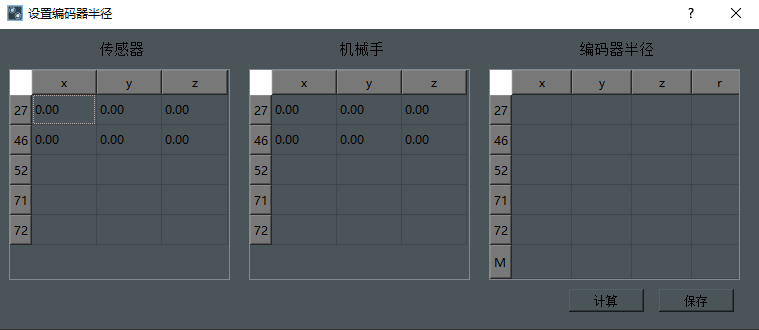

编码器半径：不同工位工位下，可根据设置编码器半径做更改。
7.1.2 数据失效说明
模型数据多，扫描数据少
%20V1.1-20250911_7b243a1b-8206-483c-9ada-a92c28a07641.png)
模型和工件对比失败：原因是红色框内，模型那一块存在数据，而实际扫描中的数据没有。
解决办法：需要将模型多余的部分删除，保证模型数据少于扫描数据。
工作台面未设置
%20V1.1-20250911_ab444196-88f7-478f-b1f0-9128b3c5c25d.png)
模型和工件对比失败：原因是未对工件工作台面进行设置，未能过滤除工作台面以下的数据，或过滤过多，导致将工件的数据也过滤了，导致识别不到工件。
解决办法：重新设置工作台面。
模型和工件不对应
%20V1.1-20250911_47d30ca0-db09-463a-9f1b-92b0363cd174.png)
模型和工件对比失败：原因是加载的模型和实际工件不对应。
解决办法：重新设置加载的模型名称
实际工件和离线摆放反面或颠倒
%20V1.1-20250911_83c3f031-2c2b-49b4-beef-e884ce2e5b7f.png)
模型和工件对比失败：原因是实际工件和离线摆放颠倒或反面，导致匹配失败。
解决办法：重新设置离线模型摆放的位置。
实际工件和给定模型误差过大
%20V1.1-20250911_7ffa8227-a777-45a8-a96c-e03bef982d59.png)
模型和工件对比失败：原因是实际工件和给定模型误差过大。
解决办法：重新生成模型。
7.1.3 数据保存流程
%20V1.1-20250911_656d83cf-04ba-4894-bccc-6caffba38ffd.png)
图 426
粗定位失败后，在软件目录data下，会根据模型名称以及当前时间生成对应的压缩包，里面保存了定位失败的数据和日志。
7.2静态大线扫粗定位

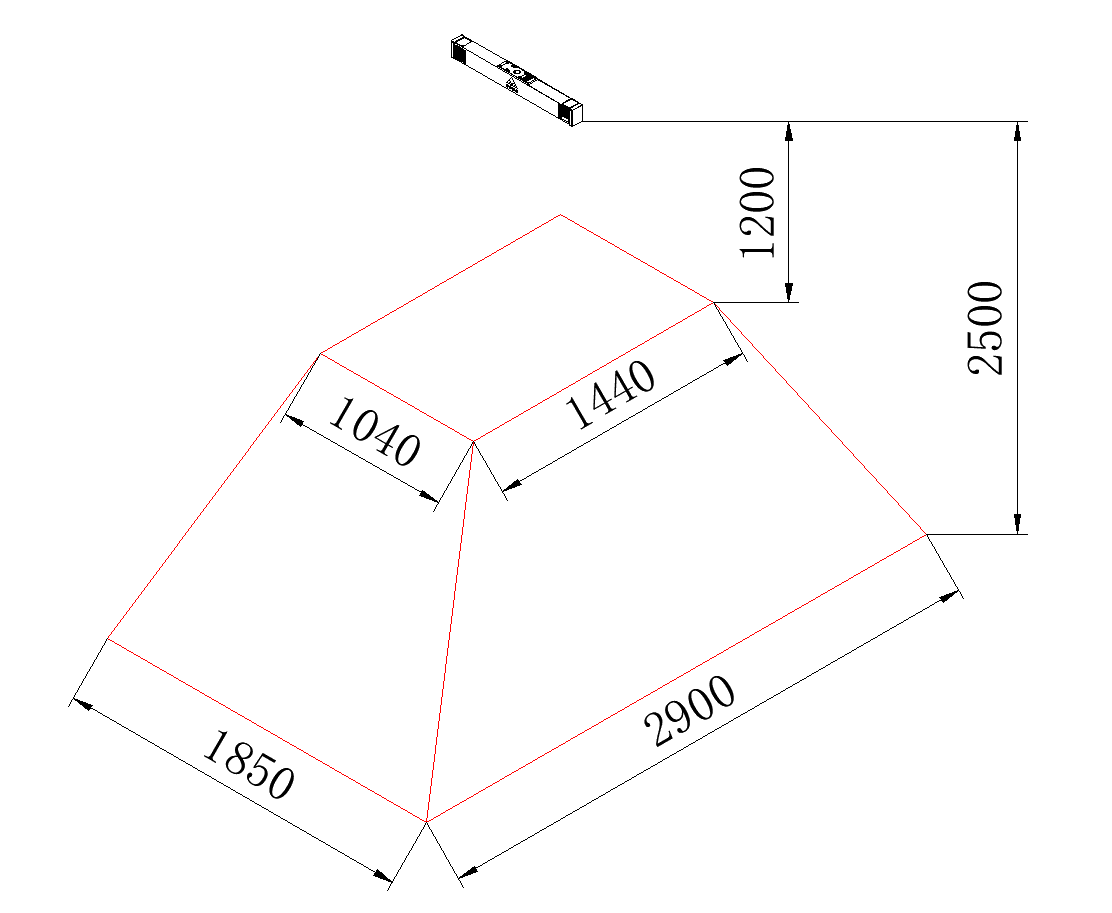

7.2.1 大线扫参数设置
%20V1.1-20250911_dada9d41-df56-404a-b677-d7c9e2856cca.png)
%20V1.1-20250911_37edc90c-fdb8-40cc-8144-915ba2a4b995.png)

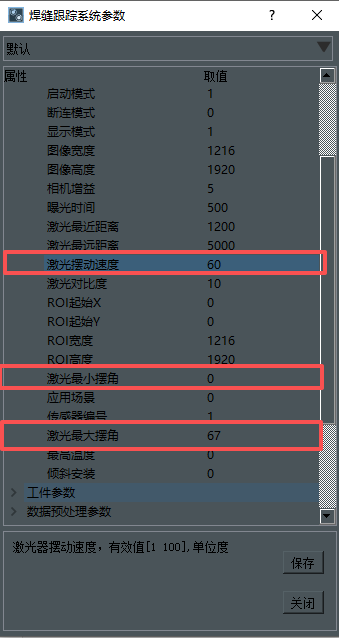

激光摆动速度：设置激光的摆动速度，有效值为1°~100°。
激光最小摆角：设置激光的最小摆动角度，有效值为0°~34°。
激光最大摆角：设置激光的最大摆动角度，有效值为34°~67°。
7.2.2 数据失效说明

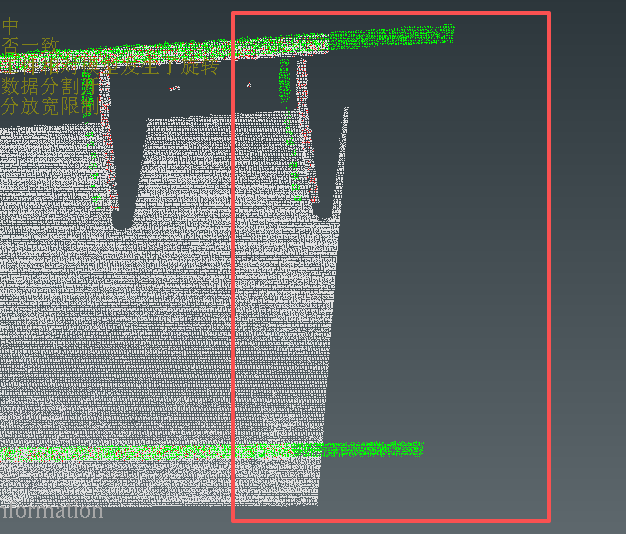

模型数据多，扫描数据少
%20V1.1-20250911_a2fbe51f-9fc5-4f46-bd79-c7e94e43e9f0.png)
模型和工件对比失败：原因是红色框内，模型那一块存在数据，而实际扫描中的数据没有。
解决办法：需要将模型多余的部分删除，保证模型数据少于扫描数据。
工作台面未设置
%20V1.1-20250911_76ab6cab-8675-48fe-9593-6c3f6ae282a1.png)
模型和工件对比失败：原因是未对工件工作台面进行设置，未能过滤除工作台面以下的数据，或过滤过多，导致将工件的数据也过滤了，导致识别不到工件。
解决办法：重新设置工作台面
模型和工件不对应
%20V1.1-20250911_3e9f43c5-cb8e-4a8d-9ef5-506f64753006.png)
图 431
模型和工件对比失败：原因是加载的模型和实际工件不对应。
解决办法：重新设置加载的模型名称

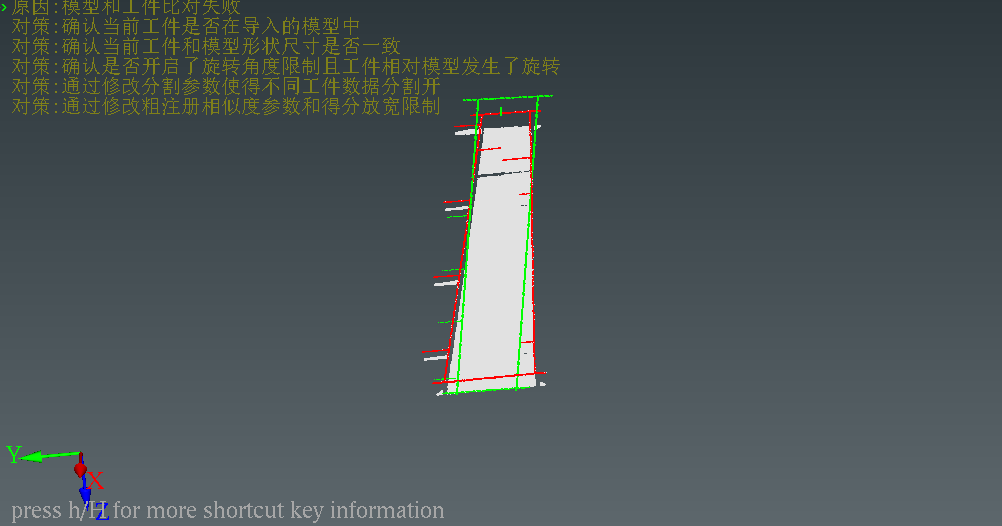

实际工件和离线摆放反面或颠倒
%20V1.1-20250911_e99f1eda-189d-46b7-8e78-8b87b2d69fbe.png)
图 432
模型和工件对比失败：原因是实际工件和离线摆放颠倒或反面，导致匹配失败。
解决办法：重新设置离线模型摆放的位置。
实际工件和给定模型误差过大
%20V1.1-20250911_f20cf836-b326-46b2-b12d-fd5746120cf4.png)
模型和工件对比失败：原因是实际工件和给定模型误差过大。
解决办法：重新生成模型。
7.2.3 数据保存流程
%20V1.1-20250911_3633dae5-8165-442f-81c1-3da7e204bcc7.png)
粗定位失败后，在软件目录data下，会根据模型名称以及当前时间生成对应的压缩包，里面保存了定位失败的数据和日志。

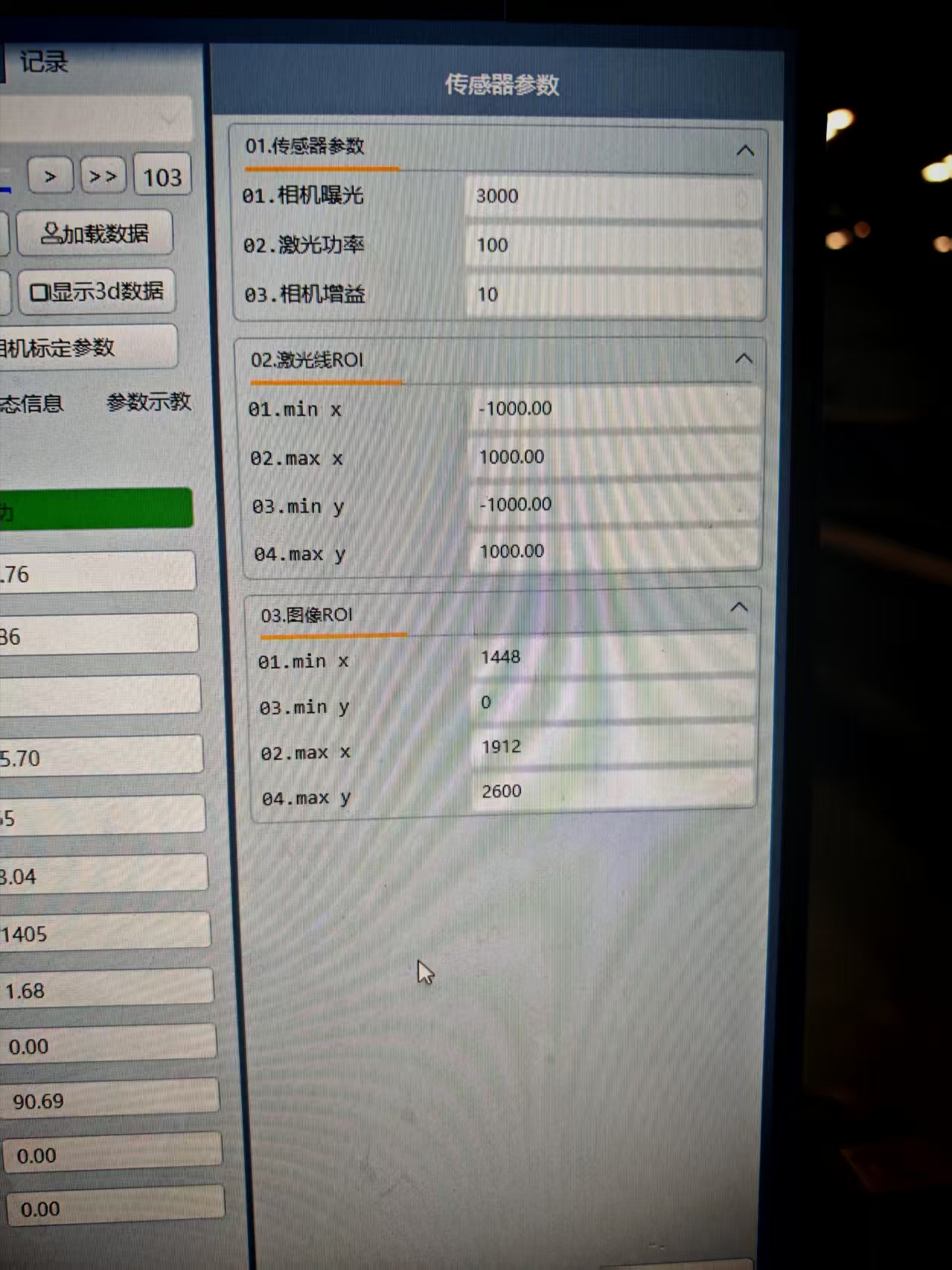

7.3小线扫粗定位
7.3.1参数设置
%20V1.1-20250911_fc90faf1-3012-4bfb-b27a-c26c9642895f.png)
扫描高度能在1.58米，一来一回扫描宽度1.3米，两次重叠部分14cm
7.3.2数据失效说明
模型数据多，扫描数据少
%20V1.1-20250911_bb5a8c5b-cd03-49ce-9ef8-1871a5595e1c.png)
模型和工件对比失败：原因是红色框内，模型那一块存在数据，而实际扫描中的数据没有。
解决办法：需要将模型多余的部分删除

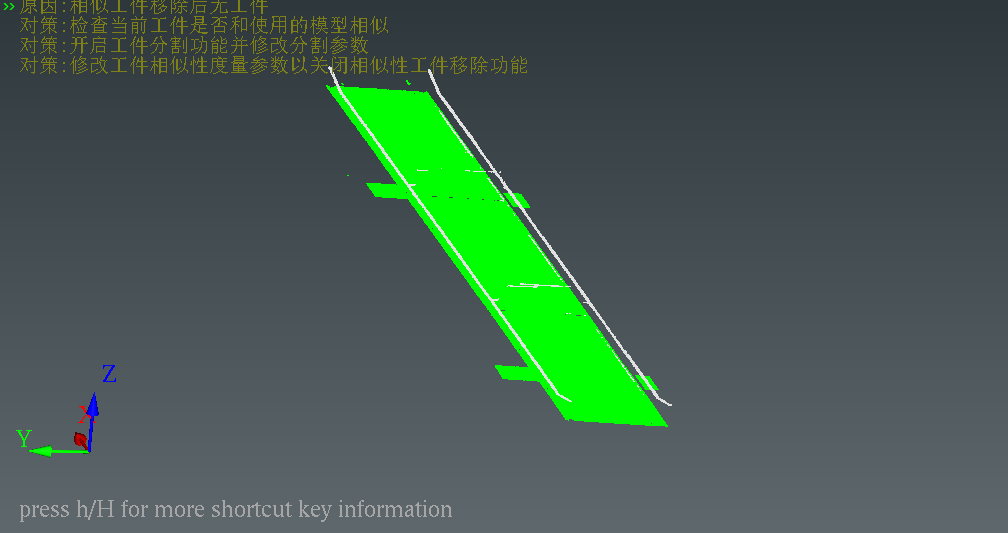

工作台面未设置
%20V1.1-20250911_52ae71ad-c840-4beb-835f-520140126b55.png)
图 437
模型和工件对比失败：原因是未对工件工作台面进行设置，未能过滤除工作台面以下的数据，或过滤过多，导致将工件的数据也过滤了，导致识别不到工件。
解决办法：重新设置工作台面

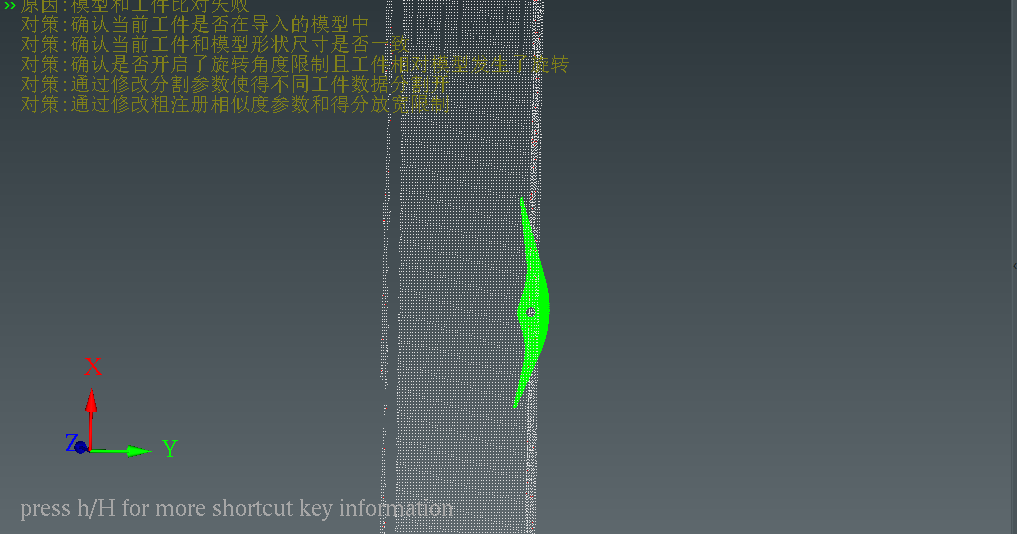

模型和工件不对应
%20V1.1-20250911_1335755c-6a95-4f10-a09c-e6539e2f7eba.png)
模型和工件对比失败：原因是加载的模型和实际工件不对应。
解决办法：重新设置加载的模型名称

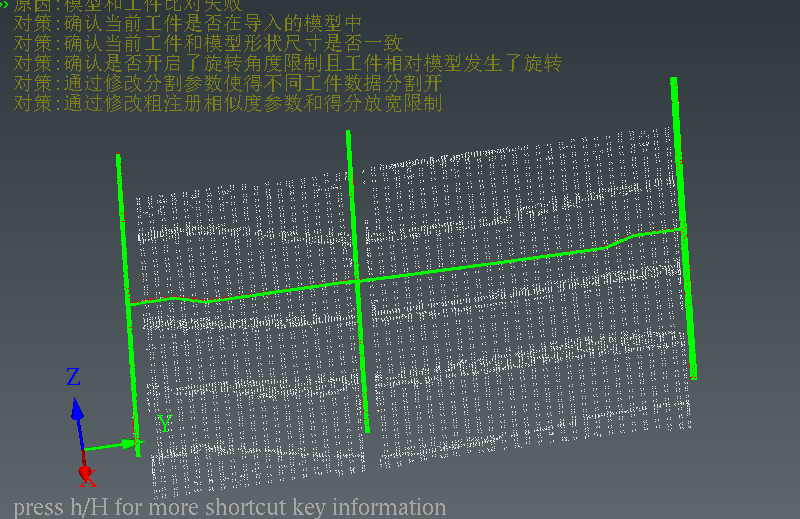

扫描数据太稀疏
%20V1.1-20250911_38fb7acc-8387-4411-9562-9f291d5c401d.png)
模型和工件对比失败：扫描数据过于稀疏，导致匹配失败。
解决办法：提高传感器扫描帧率，或降低机械手和外部轴移动速率。
实际工件和离线摆放反面或颠倒
%20V1.1-20250911_fd1d990e-6410-4c03-b243-f0d05fc1127c.png)
图 440
模型和工件对比失败：原因是实际工件和离线摆放颠倒或反面，导致匹配失败。
解决办法：重新设置离线模型摆放的位置。

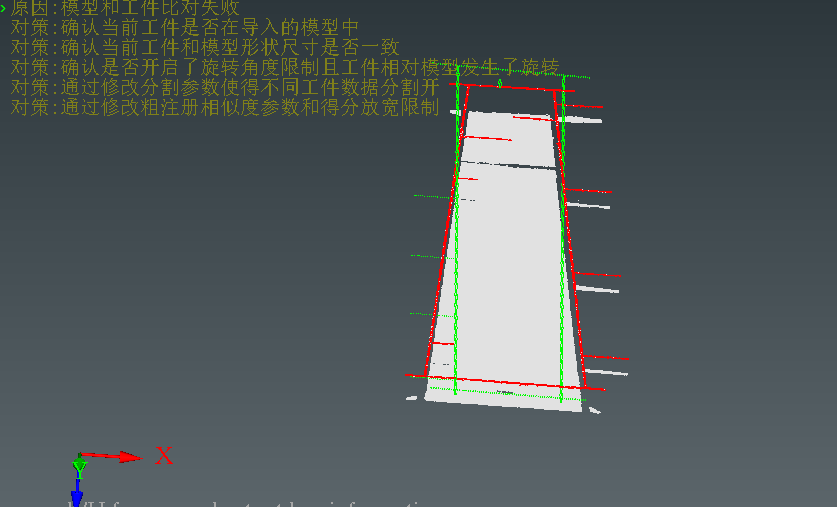

实际工件和给定模型误差过大
%20V1.1-20250911_1419ae2f-4ade-41e7-b5b7-6d4dea31581b.png)
模型和工件对比失败：原因是实际工件和给定模型误差过大。
解决办法：重新生成模型。

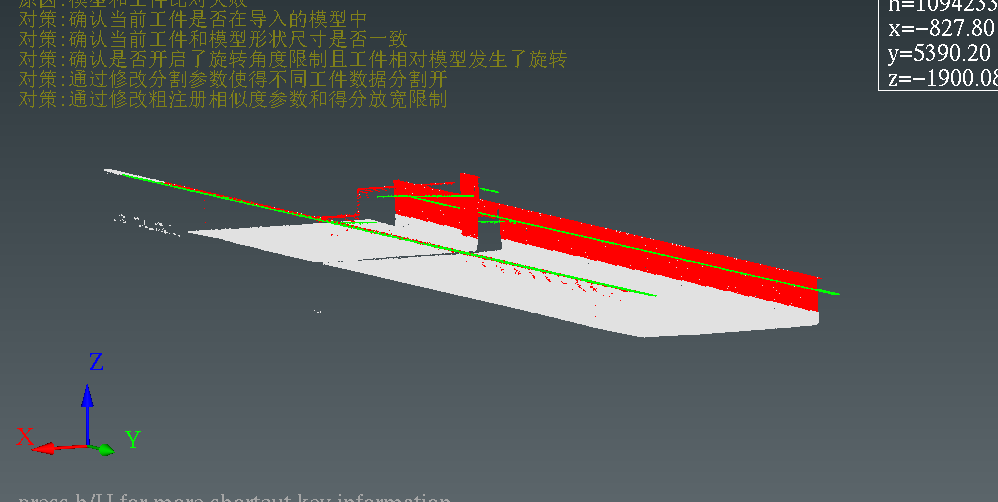

扫一头未开启侧壁过滤
%20V1.1-20250911_5491da5a-0bd8-44cf-90c3-9d7672d3ef2a.png)
模型和工件对比失败：未开启侧壁过滤，侧壁数据严重影响模型匹配。
解决办法：开启侧壁过滤。

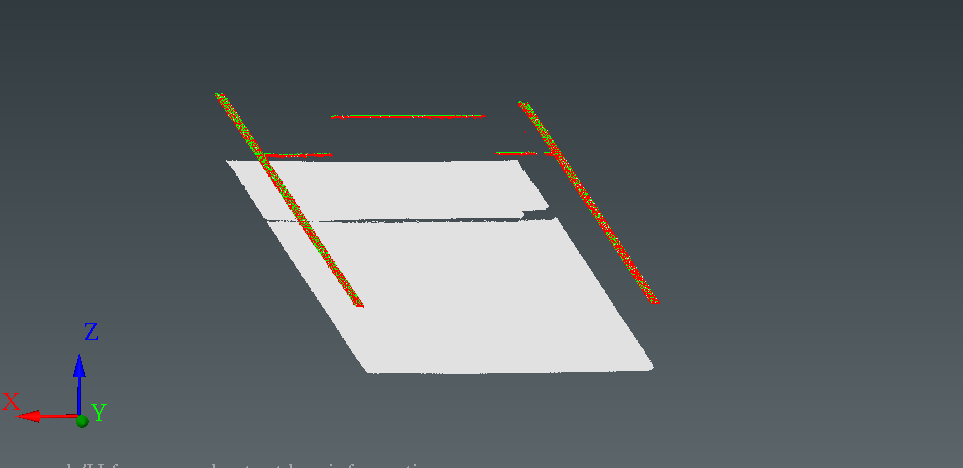

开启侧壁过滤后：
%20V1.1-20250911_8d4c0193-0707-40cf-a361-ed2c091c5051.png)
7.3.3数据保存流程
%20V1.1-20250911_40a5bf5d-ba07-4b48-8d27-dde90cece592.png)
图 444

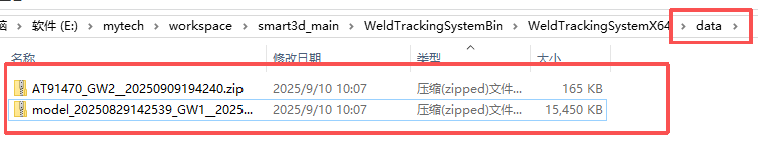

粗定位失败后，在软件目录data下，会根据当前定位的模型名称以及时间生成对应的压缩包，里面保存了定位失败的数据和日志。
7.4精定位扫描参数

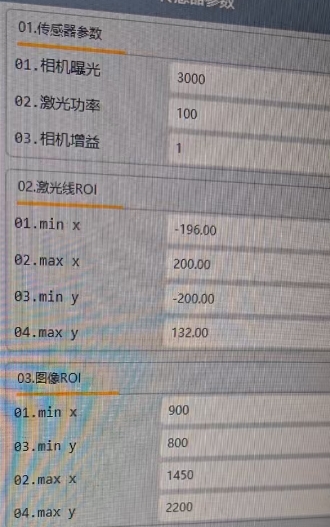

7.4.1参数设置
%20V1.1-20250911_a0b34758-739b-4969-b7f2-00b260e1de51.png)
立焊缝与平焊缝参数一致
7.4.2数据失效说明
常见错误码及其原因

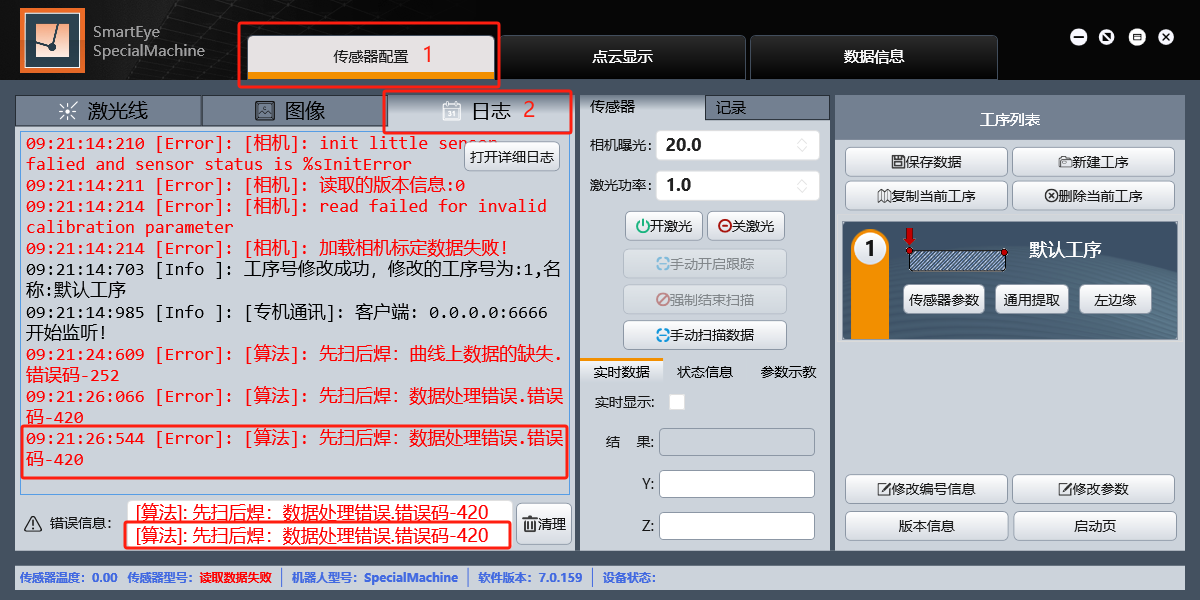

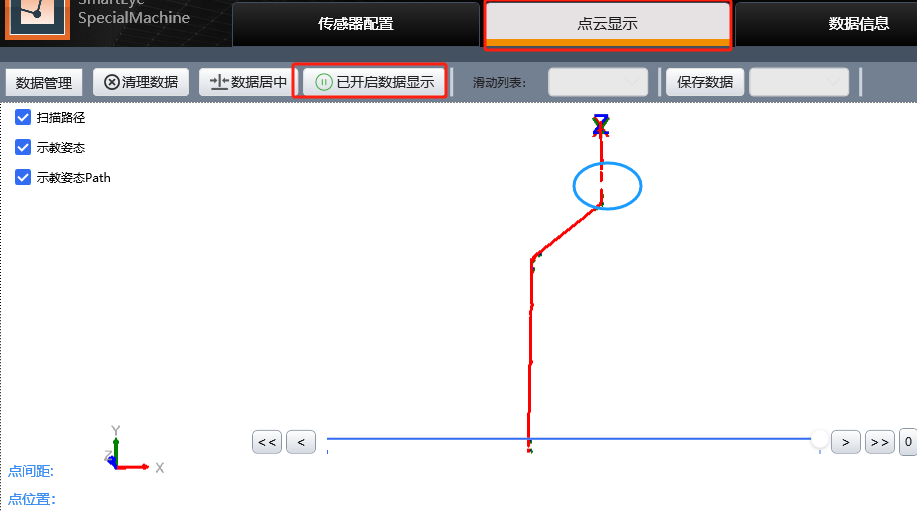

对于出现计算错误的情况，可通过一下界面查看错误码。然后预览点云，查看点云是否正常。如下图，点序列出现较大缺失，会导致计算失败，此时可通过查看数据间断处激光条图像，修改相机参数等方式，优化点云效果。
%20V1.1-20250911_b4e659c1-0a46-413a-a329-ae985fdd0a8f.png)
%20V1.1-20250911_f97599ca-ee8c-4709-9337-8bbccca28e45.png)
查看错误码
更详细的故障码请查阅文档“先扫后焊故障码及其解决方案”。
端点或过孔精度验证及原因

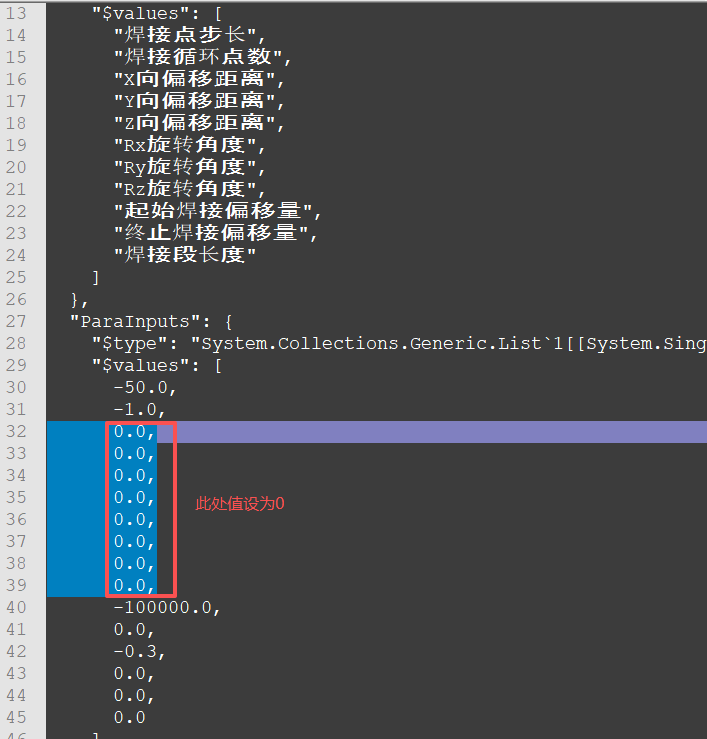

检验精度前需先将对应数据文件内的偏移量值设置为0，如下图
%20V1.1-20250911_bb3d1aa0-2ba9-44b4-9732-b605169f11d9.png)

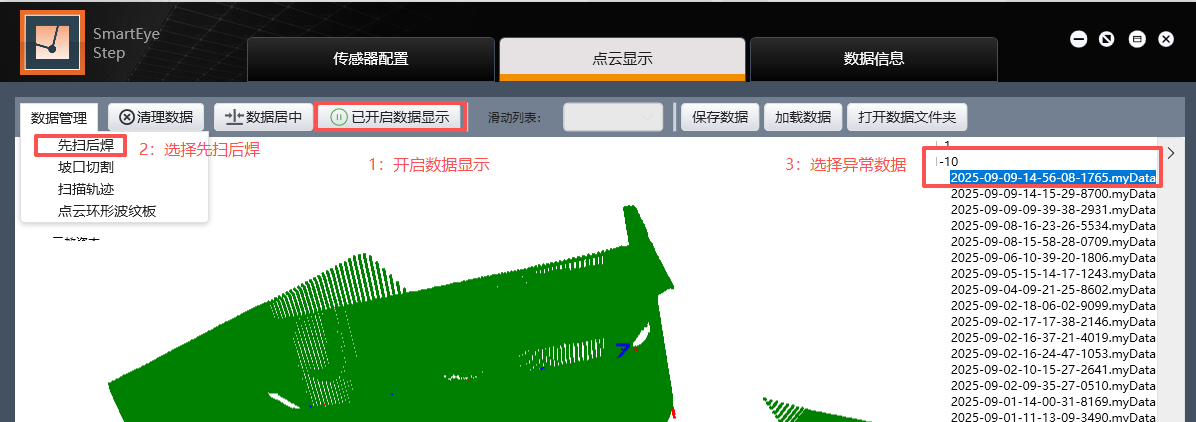

检验精度前先按照以下图中步骤显示对应数据
%20V1.1-20250911_491b97bb-a360-4dd4-ab93-8a0a07b10215.png)

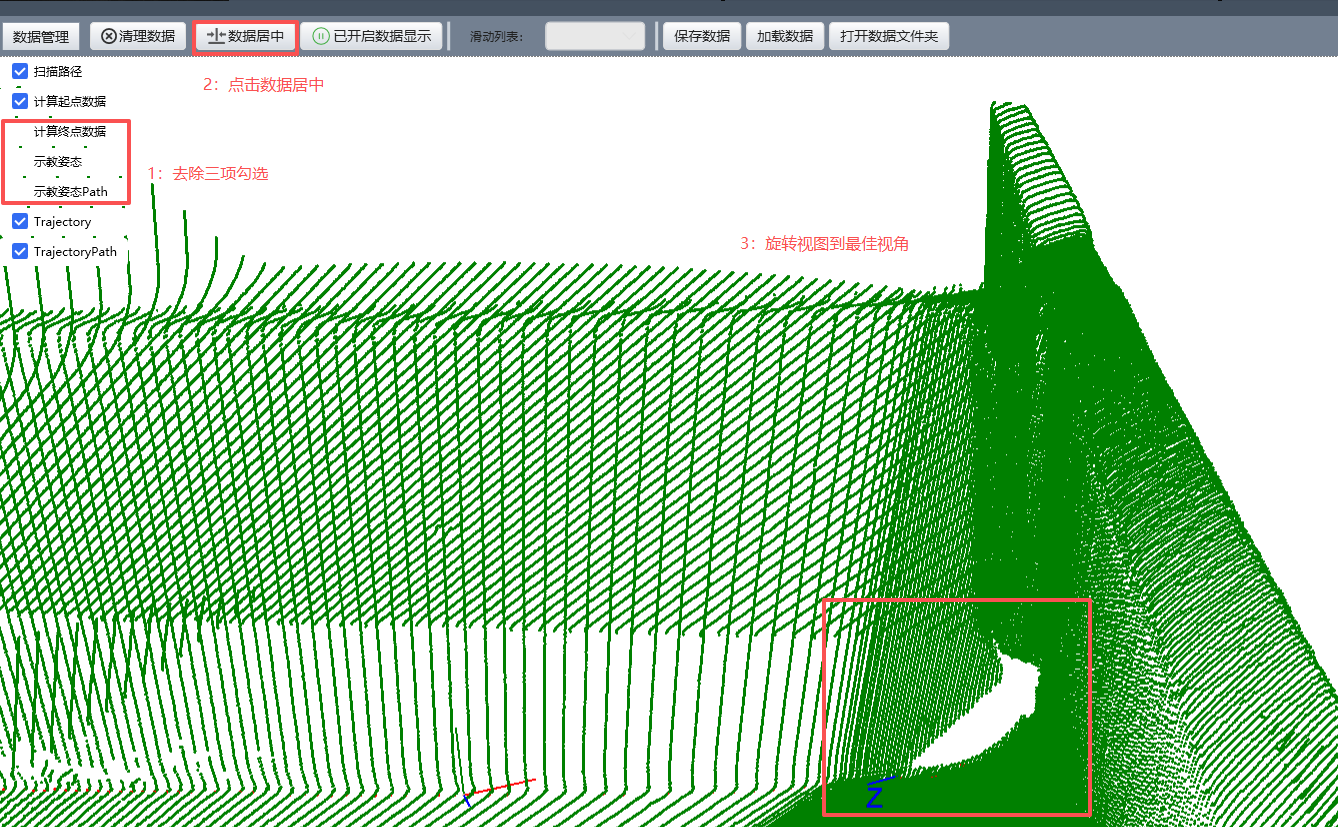

然后按照以下步骤调整视图到合适视角，验证过孔或端点准确性
%20V1.1-20250911_2f9c6ced-2001-42d4-8f44-2544c31ae5e3.png)
计算端点和过孔准确性判断
端点准确性判断方法

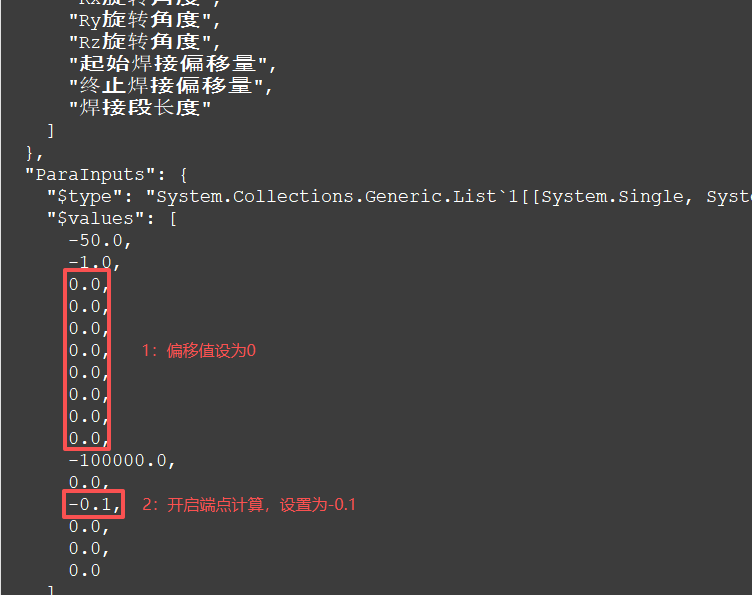

首先将对应数据文件内偏移值设为0，并将端点计算设为-0.1，如下图所示：
%20V1.1-20250911_36f5a7fd-2a19-41ac-a5e7-5b752bdabfa8.png)

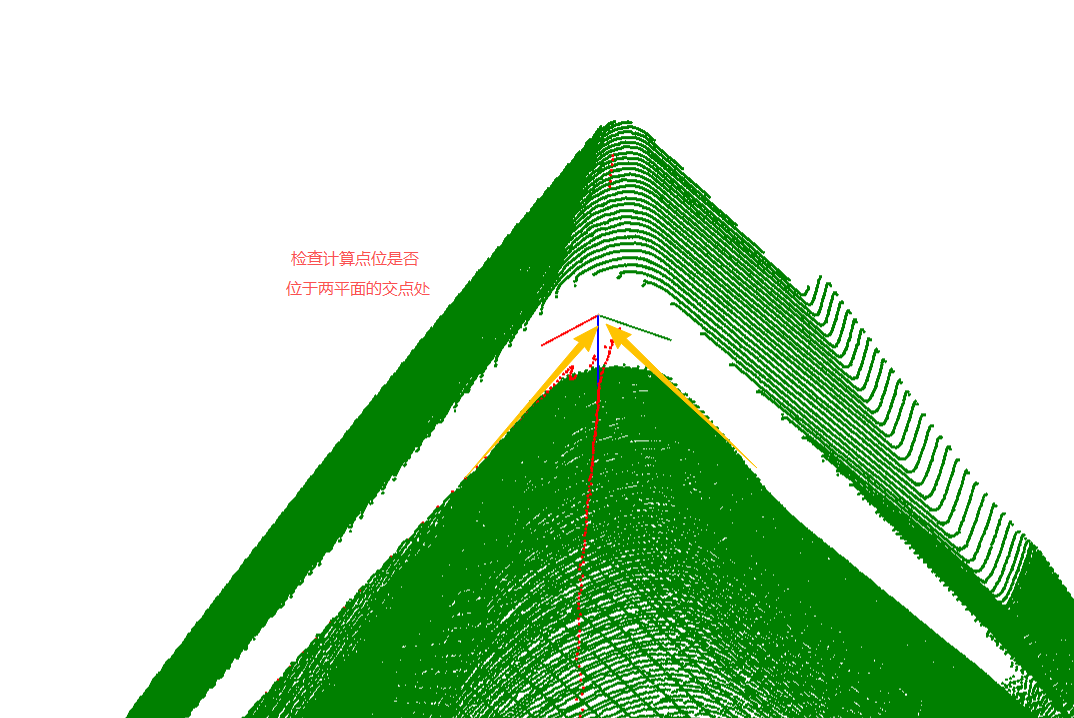

然后激光软件中点击对应数据，调整到合适视图查看计算点位是否位于端点两平面相交处，如下图所示
%20V1.1-20250911_1b4cfc36-dfad-42f9-a04c-7923d0930dd9.png)
过孔准确性判断方法

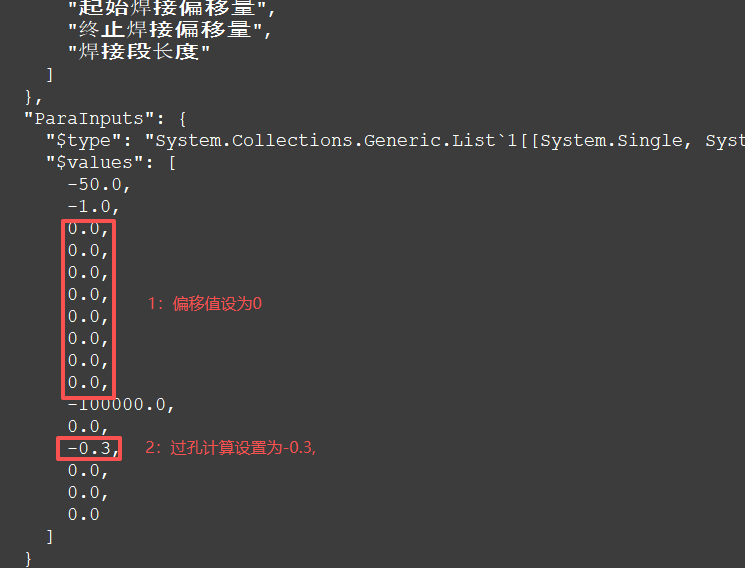

首先将对应数据文件内偏移值设为0，并将过孔计算设为-0.3，如下图所示：
%20V1.1-20250911_8cb597c7-caa9-4ef3-a996-bb5cc0486fb9.png)

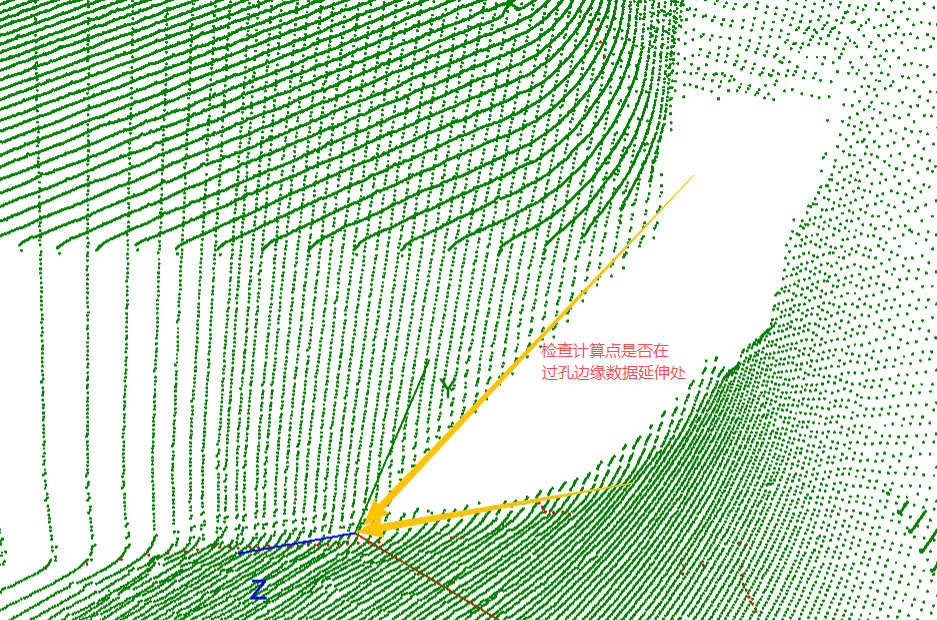

然后激光软件中点击对应数据，调整到合适视图查看计算点位是否位于过孔两直线相交处，如下图所示
%20V1.1-20250911_e67eebe2-0350-4090-a9b5-e54f2489fed1.png)
②端点和过孔准确性不足原因

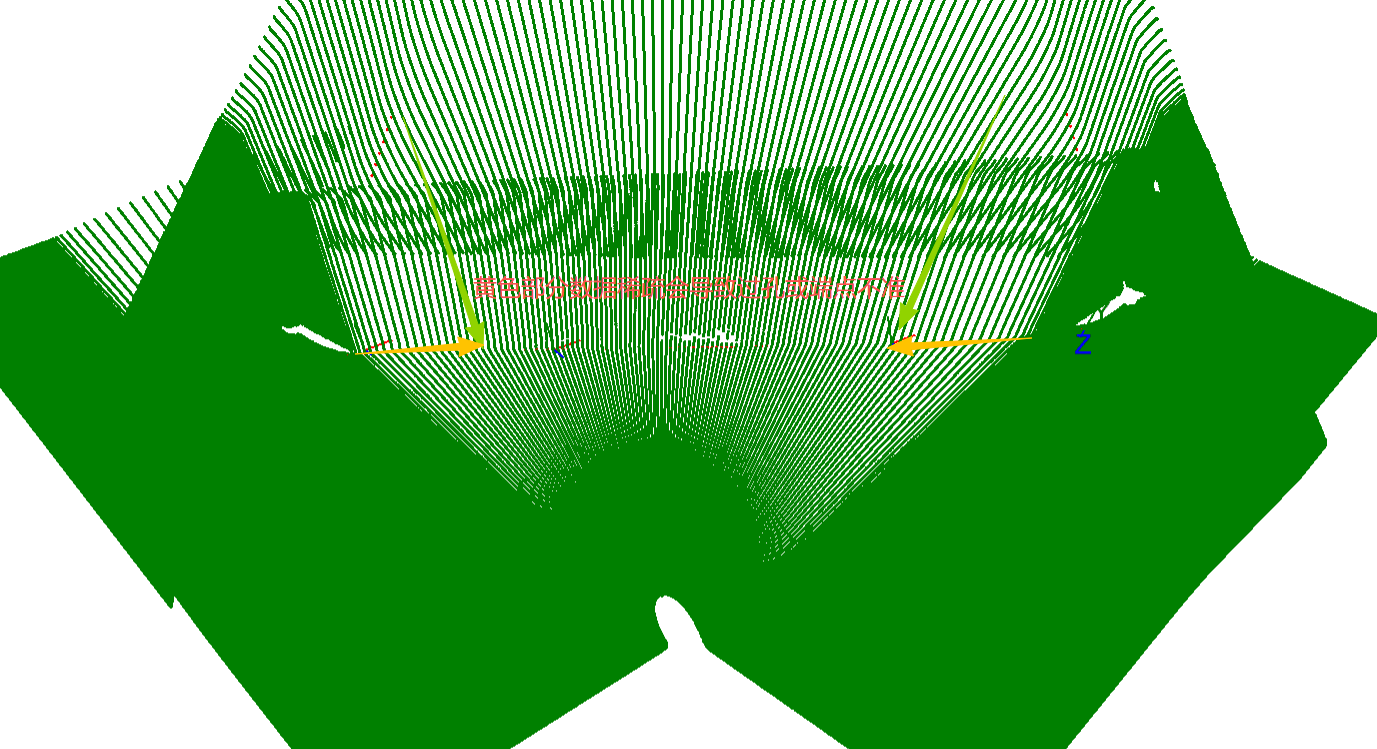

拐角处数据稀疏引起过孔计算误差过大
工字钢翼板和筋板拐角处两端分别向外延伸50毫米范围内需保证点间距不大于0.5毫米，以确保过孔或端点计算的准确性
%20V1.1-20250911_712ad79d-ec8b-4a75-90fa-de8e2dfae21e.png)
拐角处数据稀疏引起过孔计算误差过大

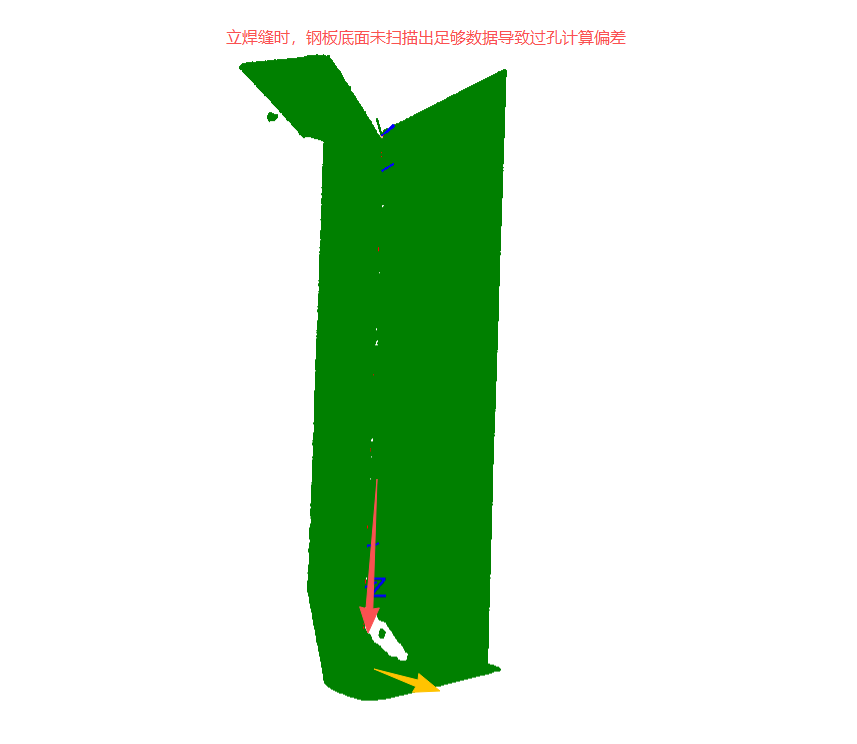

立焊缝底面扫描延长过短致使过孔计算错误
立焊缝扫描时，需增加下端点扫描长度，以确保工字钢扫描到底面的长度(图中黄色部分)不少于50毫米的数据，进而确保端点或过孔计算的准确性
%20V1.1-20250911_037f09d8-7768-49a6-b9ff-d9f7dd29f8e2.png)
立焊缝底面扫描延长过短致使过孔计算错误

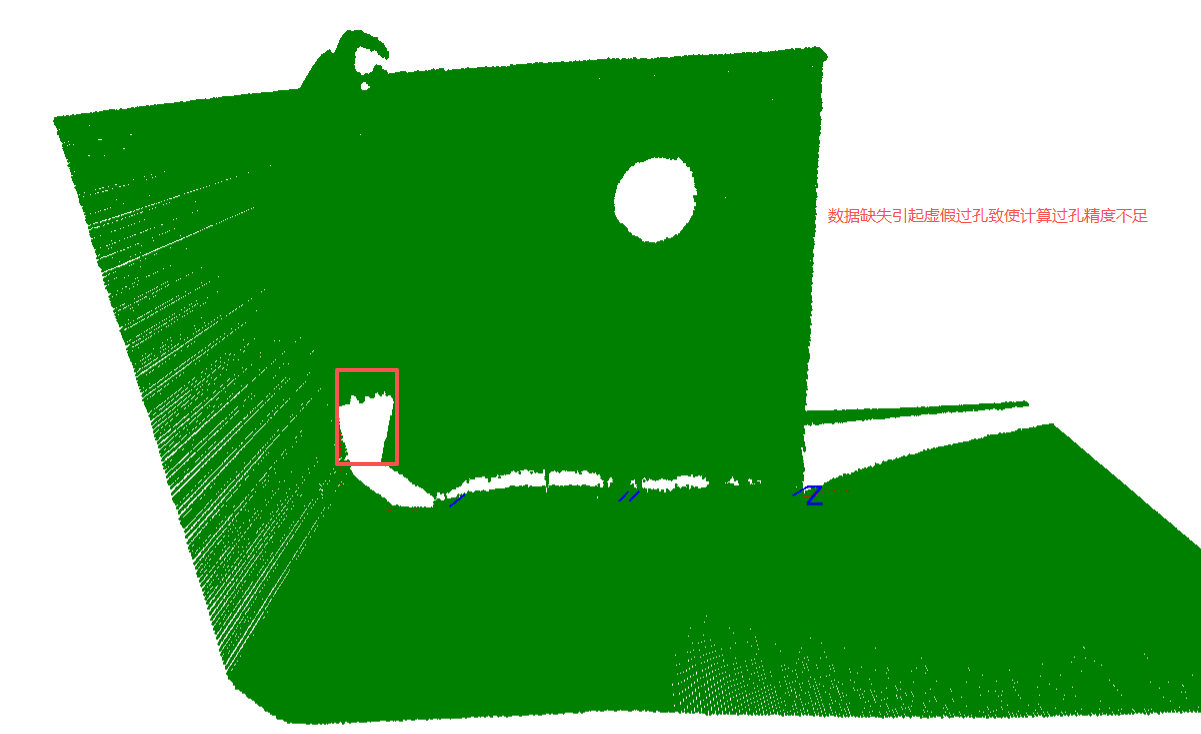

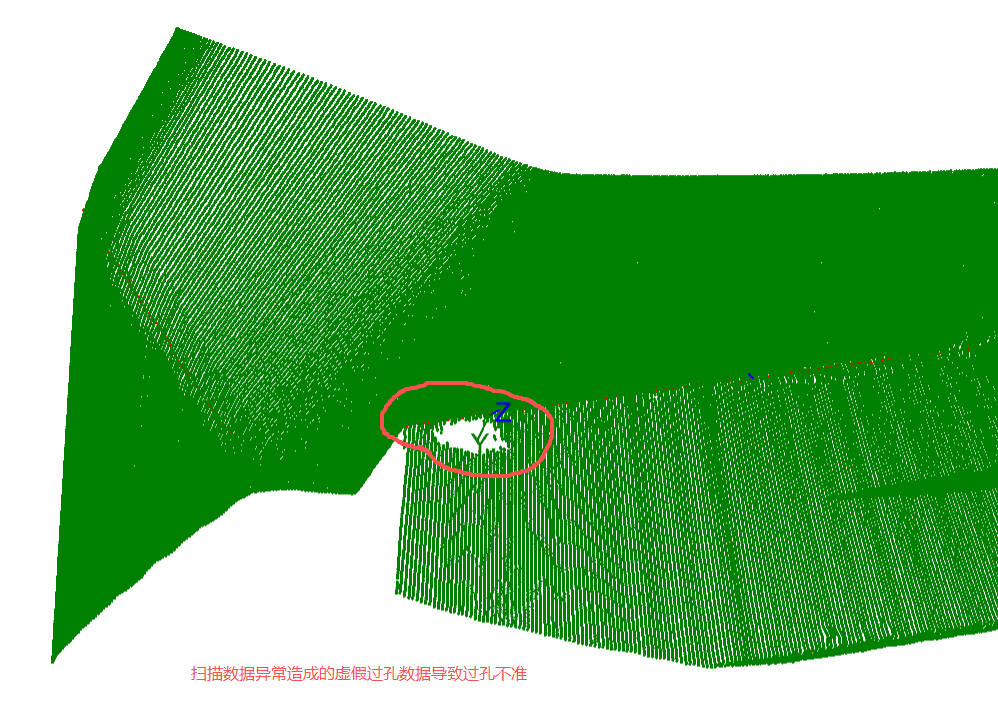

扫描数据缺失形成假过孔致使计算错误
扫描的原始点云数据中存在数据缺失，因无法判断是真实过孔或虚假过孔，致使过孔计算错误，需进行遮光或传感器扫描数据优化等处理，规避该问题
%20V1.1-20250911_2dc3ab19-685e-46a7-a1da-7ad08acabcda.png)
%20V1.1-20250911_447ff0ff-4871-454e-a35c-0b7d8852ff90.png)
扫描数据缺失形成假过孔致使计算错误

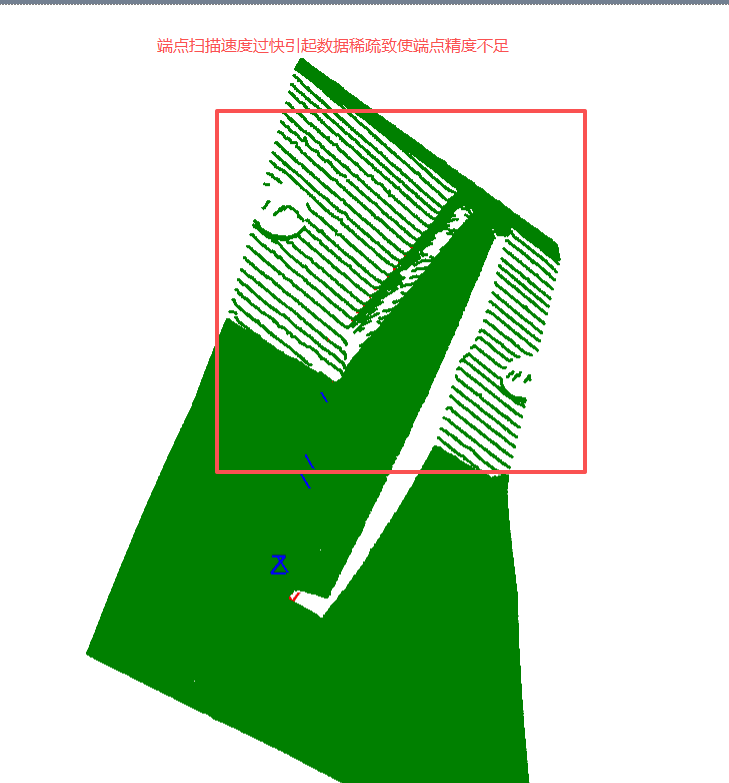

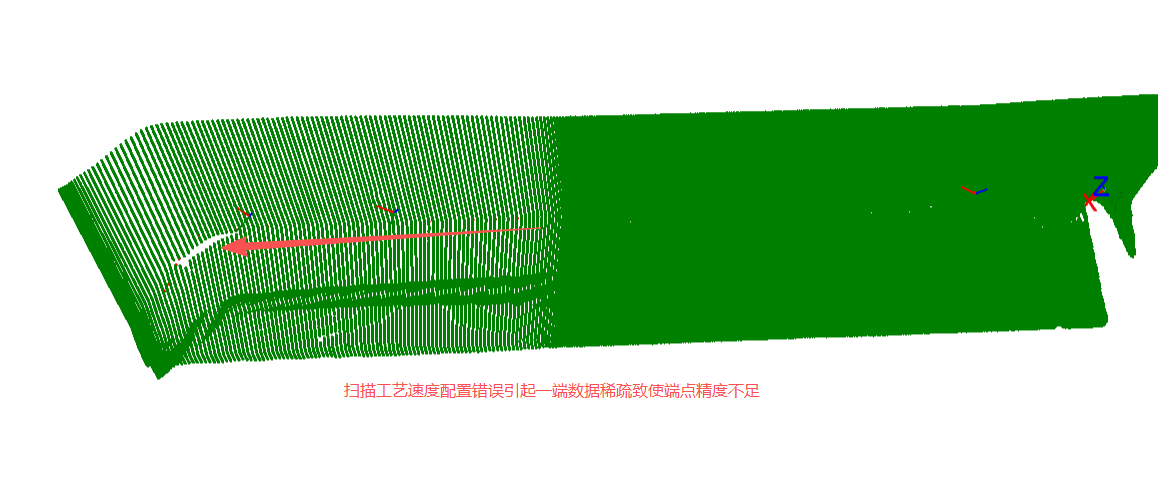

扫描工艺速度配置错误引起一端扫描数据稀疏致使端点精度不足
扫描的原始点云数据中一端数据过于稀疏，原因为离线软件中配置的工艺库扫描速度错误，扫描数据需确保两端数据间距不大于0.5毫米，中间部分可以加快速度扫描
%20V1.1-20250911_8843fee6-4b19-4233-871c-cbf96feba5cf.png)
%20V1.1-20250911_f5d2fdf4-14b9-4c40-8afa-8161d15c694a.png)
扫描工艺速度配置错误引起一端扫描数据稀疏致使端点精度不足

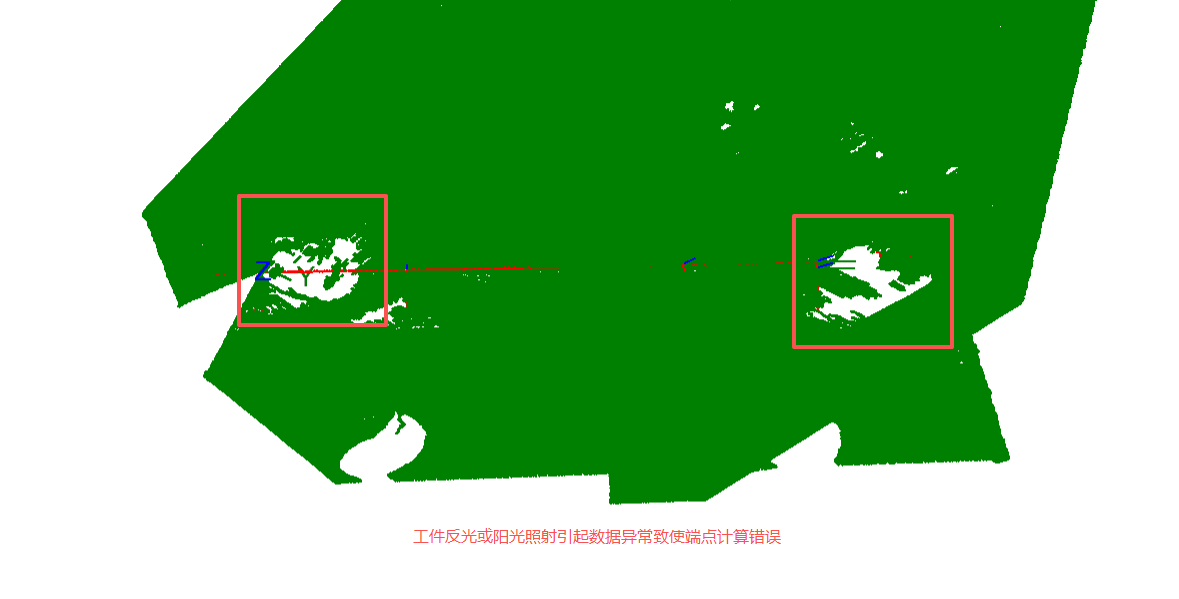

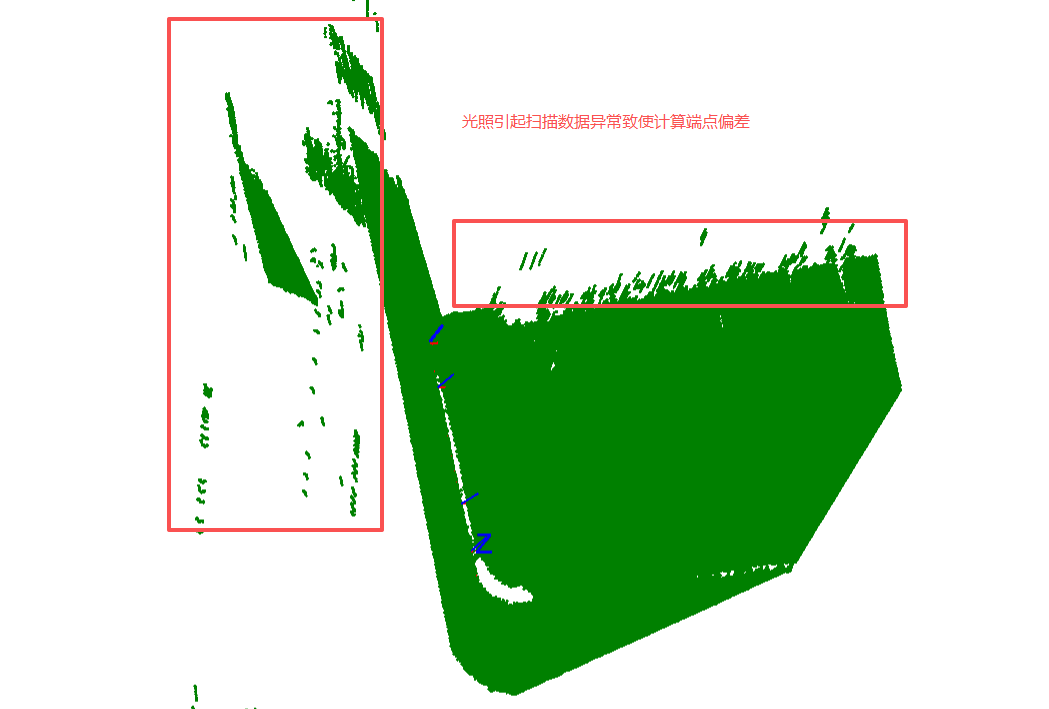

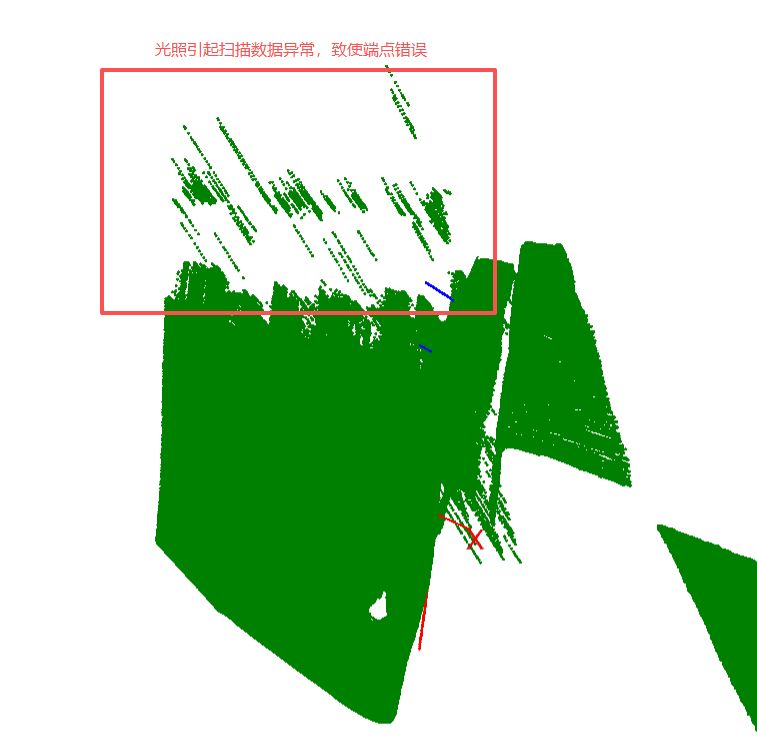

工件反光或阳光照射引起数据异常致使端点计算错误
阳光照射或工件自身反光严重均会引起扫描数据异常，最终导致端点计算错误，焊接工位需进行必要的遮光处理和工件反光处理
%20V1.1-20250911_5e3d1480-20e2-4e75-8d64-1a599a3e2879.png)
图 461
%20V1.1-20250911_ae85eb4a-5897-482a-a893-7f021e6d0e1e.png)
%20V1.1-20250911_cd7deef4-1f74-4d17-b2e4-186a390134b4.png)
图 463
工件反光或阳光照射引起数据异常致使端点计算错误

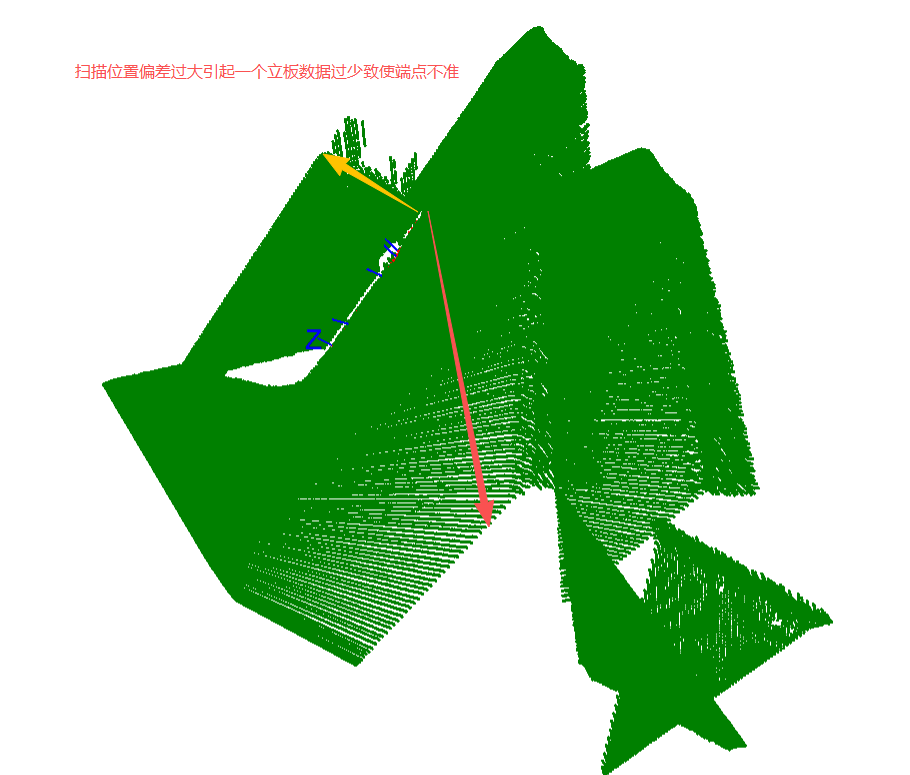

扫描位置偏差过大引起一个立板数据过少致使端点不准
因粗定位或其他因素致使扫描点位误差过大，引起一侧立板扫描长度过短，致使端点计算不准，排查定位误差来源，提高扫描点位精度
%20V1.1-20250911_23267391-bcf7-4055-85fb-192645f36a94.png)
扫描位置偏差过大引起一个立板数据过少致使端点不准

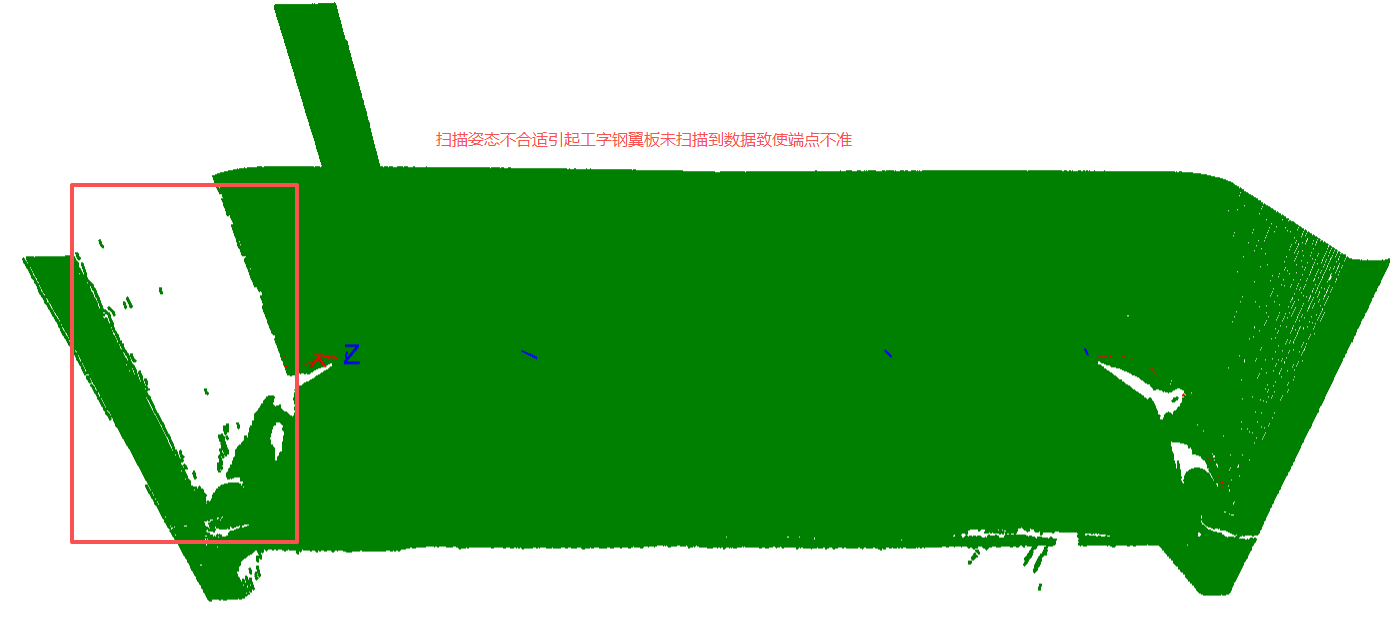

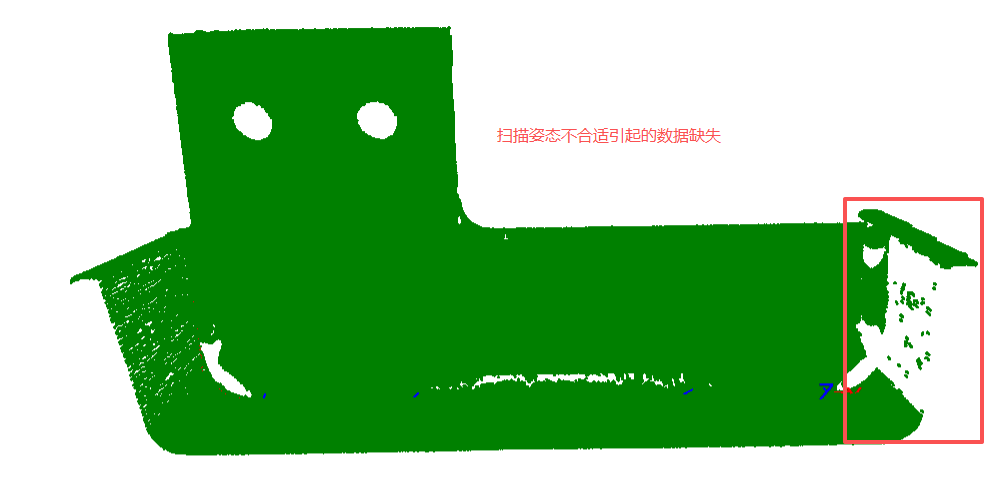

扫描姿态不合适引起工字钢翼板无数据致使端点不准
因未使用合适的扫描姿态进行数据扫描，引起工字钢一侧翼板无数据，导致端点计算不准，修改扫描模式为两端不变姿态，中间变姿态，以确保扫描数据完整性
%20V1.1-20250911_1a7d34d6-2603-43a6-9e42-f97b89179ae4.png)
%20V1.1-20250911_63312ea0-4a1c-4246-a23a-78696f4732b9.png)
扫描姿态不合适引起工字钢翼板无数据致使端点不准
7.4.3数据保存流程

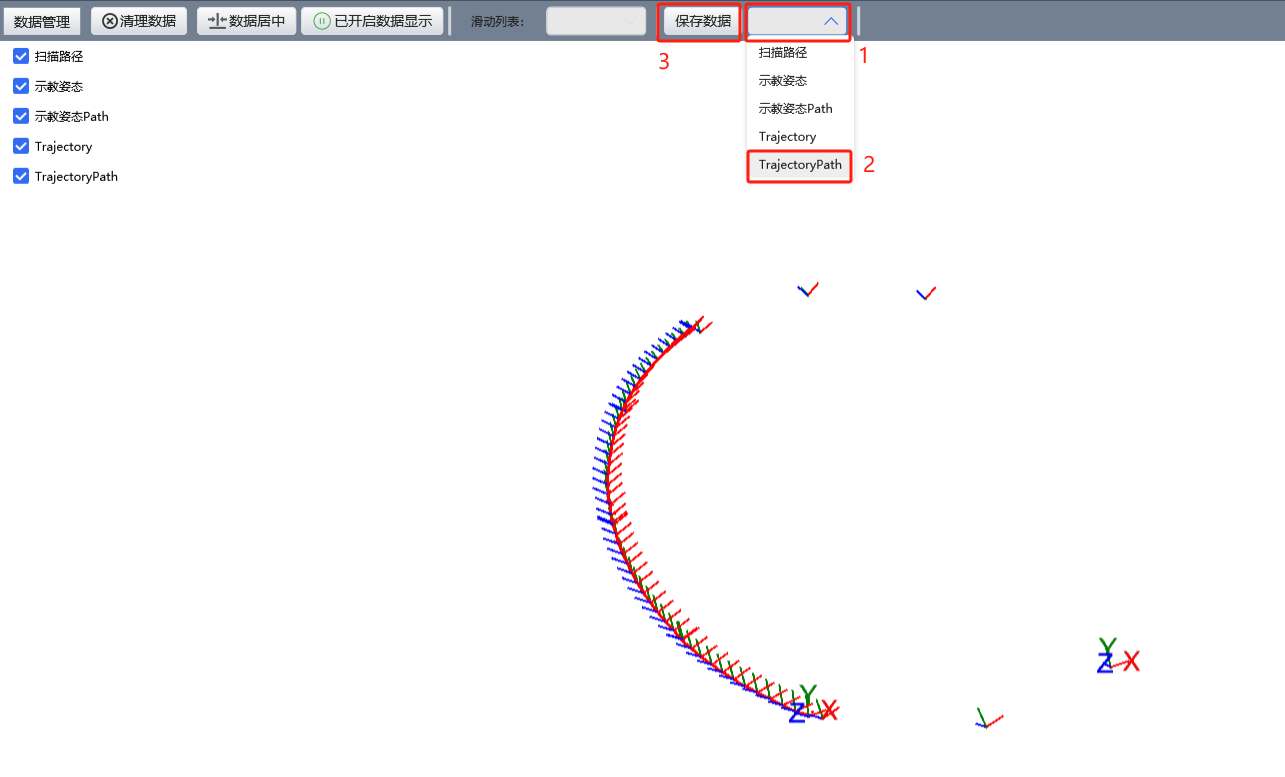

可按照如下步骤保存数据，可选的数据包括原始数据、焊接点坐标和外部轴，数据保存到软件同目录下的 "\fnmul\saveData" 文件夹中，按照时间顺序依次存储。保存的数据可使用其它工具打开，查看更多细节信息。
%20V1.1-20250911_00a9c4f1-d13a-45bc-acf2-c6d39ab1e6a6.png)
